Проектирование, производство и монтаж мезонинов на колоннах для складов и производств

Назначение и устройство мезонина на колоннах

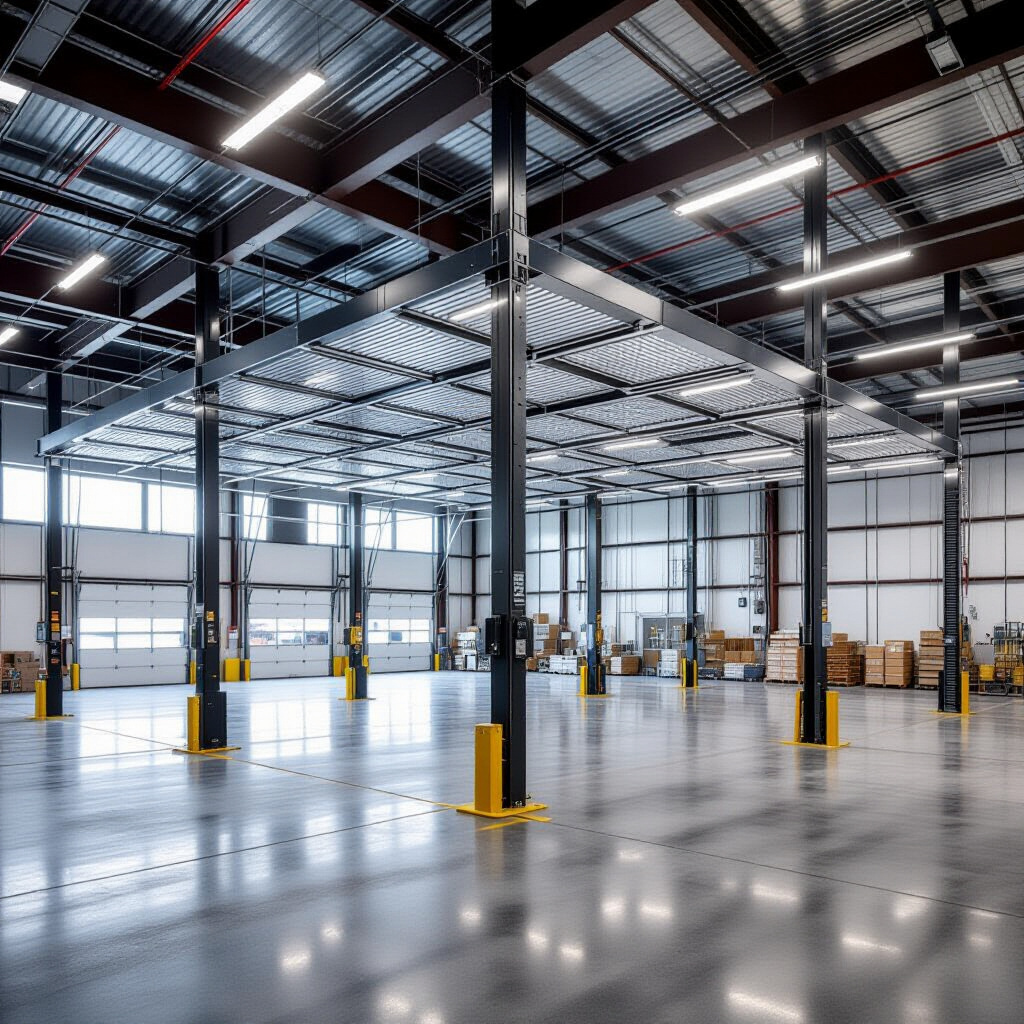

Мезонин на колоннах — промежуточная площадка с самостоятельным несущим каркасом. Она увеличивает полезную площадь склада или производственного помещения без устройства капитального перекрытия. На площадке размещают зоны хранения, рабочие места или оборудование. Высоту и конфигурацию уровней соотносят с высотой помещения, размещением инженерных сетей и маршрутами перемещения. При выборе конструкции можно рассмотреть готовые решения для таких площадок: https://eurometcon.ru/product/mezoninnye-stellazhi/mezonin-na-kolonnakh/.

Каркас передает нагрузку от настила через балки и колонны на пол или предусмотренное проектом основание. В проекте задают расположение опор, способ крепления, доступ на площадку и меры защиты от падения. При планировании учитывают освещение, вентиляцию, спринклерные системы и пути эвакуации: конструкция не должна перекрывать оборудование и проходы, необходимые для их работы.

Отличия от стеллажной надстройки

Мезонин на колоннах опирается на собственные стойки, поэтому его каркас рассчитывают как отдельную конструкцию. Стеллажная надстройка использует несущие элементы стеллажей; нагрузка от настила и людей передается на их рамы. Эти схемы различаются расчетом узлов, устойчивостью и требованиями к основанию. Замена одной схемы другой требует нового расчета, а не только перестановки элементов.

Колонны, балки, связи и настил

Колонны поддерживают площадку, балки формируют пролеты, а связи жесткости ограничивают горизонтальное смещение каркаса. Элементы обычно выполняют из стального проката, соединяя болтами или сваркой по проектным узлам. Настил выбирают с учетом характера работ: листовой металл создает сплошную поверхность, решетчатый пропускает свет и воздух, а панели могут иметь противоскользящую поверхность. Допустимая нагрузка определяется расчетом всей системы, включая крепления настила к балкам.

Исходные данные и расчет конструкции

Проектирование начинается со сбора сведений о здании и рабочих процессах. Исходные данные определяют размеры площадки, шаг колонн, доступные пролеты и способы подачи грузов. Расчет выполняют для несущих элементов, соединений и основания; применимость нормативных требований проверяют для конкретного объекта.

Обследование помещения и планирование рабочих процессов

Фиксируют длину, ширину и высоту помещения, отметки перекрытий, колонн и ворот, расположение трубопроводов, кабельных трасс и вентиляции. Уточняют, где будут проходить люди и техника, как перемещаются грузы и какие зоны нужны для хранения или оборудования. Учитывают условия доставки и сборки: ширину проемов, возможность подъема деталей и свободное место для временного складирования.

Нагрузки, устойчивость и проверка основания

Расчет включает собственный вес конструкции, равномерную нагрузку на настил, сосредоточенные усилия от оборудования и воздействия при перемещении грузов. Нагрузки и их сочетания определяют по применимым положениям СП 20.13330 «Нагрузки и воздействия», а стальные элементы проверяют по СП 16.13330 «Стальные конструкции». Для колонн и балок оценивают прочность, устойчивость и деформации, для связей и узлов — передачу усилий между элементами.

Нагрузка от каждой колонны передается на ограниченную область пола, поэтому общего значения нагрузки на квадратный метр недостаточно. Проверяют материал и толщину плиты, состояние основания, расположение швов и возможные подземные коммуникации. Отдельно оценивают местное давление под опорной плитой, работу анкеров и расстояния до края плиты. Если данных о перекрытии нет, требуются обследование и расчет его несущей способности.

Производство элементов мезонина

После утверждения чертежей изготавливают детали каркаса, маркируют их и подготавливают к транспортировке. Размеры, отверстия и типы соединений должны соответствовать проекту, поскольку несоосность отверстий или неверная длина элемента затрудняет сборку и может изменить работу узла.

Подготовка деталей и изготовление соединений

Заготовки режут по спецификации, затем выполняют отверстия, фаски и сварные соединения, предусмотренные чертежами. Для болтовых узлов проверяют комплектность крепежа и совпадение отверстий. После обработки поверхности наносят предусмотренную проектом защиту от коррозии. Изменять сечение, марку материала или тип соединения без проверки расчета нельзя.

Контроль геометрии и качества элементов

До отправки проверяют длину элементов, прямолинейность, положение отверстий и соответствие маркировки ведомости. Сварные швы осматривают предусмотренными технологией методами, а покрытие — на отсутствие повреждений и пропусков. Контроль выявляет отклонения до монтажа, когда исправление не требует разборки собранного каркаса.

Монтаж на складе или производстве

Сборку ведут по монтажной схеме, соблюдая последовательность установки колонн, балок, связей и настила. До начала работ проверяют готовность основания, комплектность деталей и безопасные условия для подъема элементов. Временное раскрепление сохраняют до установки постоянных связей, предусмотренных проектом.

Подготовка площадки и последовательность сборки

Рабочую зону освобождают от препятствий, обозначают места складирования и ограничивают доступ посторонних. Опоры размечают по проектным координатам, затем устанавливают и временно фиксируют колонны. После монтажа балок и связей каркас выверяют, закрепляют к основанию и укладывают настил. Сборку не продолжают, если обнаружены несовпадения, влияющие на устойчивость или соединение элементов.

Выверка каркаса и проверка соединений

Контролируют вертикальность колонн, отметки балок, расстояния между опорами и диагонали площадки. Болтовые соединения затягивают способом, указанным в проекте и технологической документации; проверяют наличие всех крепежных деталей. До эксплуатации осматривают анкеровку, связи, настил и защитное покрытие, фиксируя результаты проверки.

Безопасность и эксплуатация

Эксплуатационные ограничения задают проектом и обозначают на площадке. Нельзя допускать сосредоточения грузов сверх расчетной нагрузки, самовольного удаления связей или изменения расположения колонн. При установке оборудования учитывают не только его массу, но и точки опирания, вибрацию и нагрузку при работе.

Лестницы, ограждения и проемы для грузов

Для доступа предусматривают лестницы с безопасным выходом на площадку и ограждения по открытым краям. В местах передачи грузов проектируют проемы и средства защиты, исключающие падение людей и предметов. Ширину проходов и расположение лестниц согласуют с движением персонала и эвакуационными маршрутами; проемы не должны нарушать работу противопожарных систем.

Осмотры, обслуживание и учет изменений нагрузки

При осмотрах проверяют затяжку крепежа, состояние сварных швов, анкеров, связей и настила. Повреждения покрытия устраняют, а деформации и ослабленные соединения передают на техническую оценку. Перенос оборудования, изменение схемы хранения или увеличение нагрузки требуют проверки проектных допущений. Регулярный учет таких изменений помогает выявить опасные отклонения до продолжения эксплуатации.
